手机屏透过率检测仪系统应用方案
发布日期:2018-07-02
点击次数:4446
手机屏透过率检测系统是能快速准确地测量手机屏幕目的透光率以及各类平面光学元件的透射率，可用于实时在线检测，实现产品全检的仪器

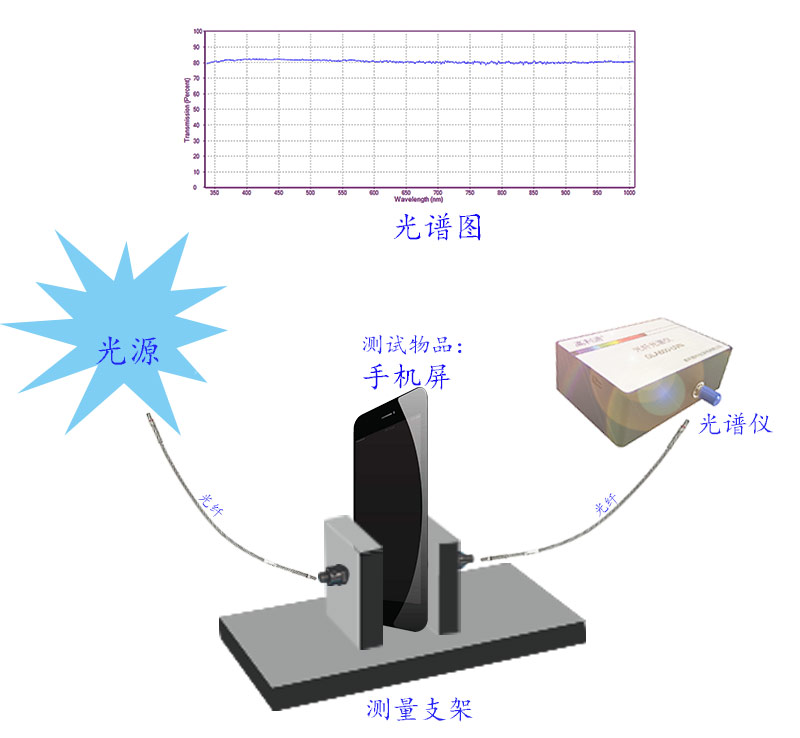

该透过率测量方案使用一台可见光光纤光谱仪（可根据实际情况更换其他型号光纤光谱仪），光源，两跟光纤，样品支架和准直透镜组成一套简单的透过率/透光率测量系统。
光纤光谱仪：
推荐使用可见光光纤光谱仪，使用3648象素的线阵CCD，配合光栅，可以配置出350-1000nm的范围（可根据需求定制），配合滤波片可以消除二级衍射，分辨率高。
光源：
可以使用紫外到近红外的光源，提供300-2500nm内的稳定输出。
样品支架
这个样品支架可以测量厚度为100mm的样品（可根据需求定制调整），非常方便的适用于不同尺寸样品的透射率测量。
准直透镜
准直透镜可以方便的拧到支架上面，用来准直光路，让通过样品的光路是平行光。这些透镜带有螺纹的内管可以方便的和光纤匹配。
主要特点：
自主搭配透过率测量方案
可自行拆卸进行其他应用
方案简单，测试数据同样可靠
